防災時支援製品全天候型パーゴラ

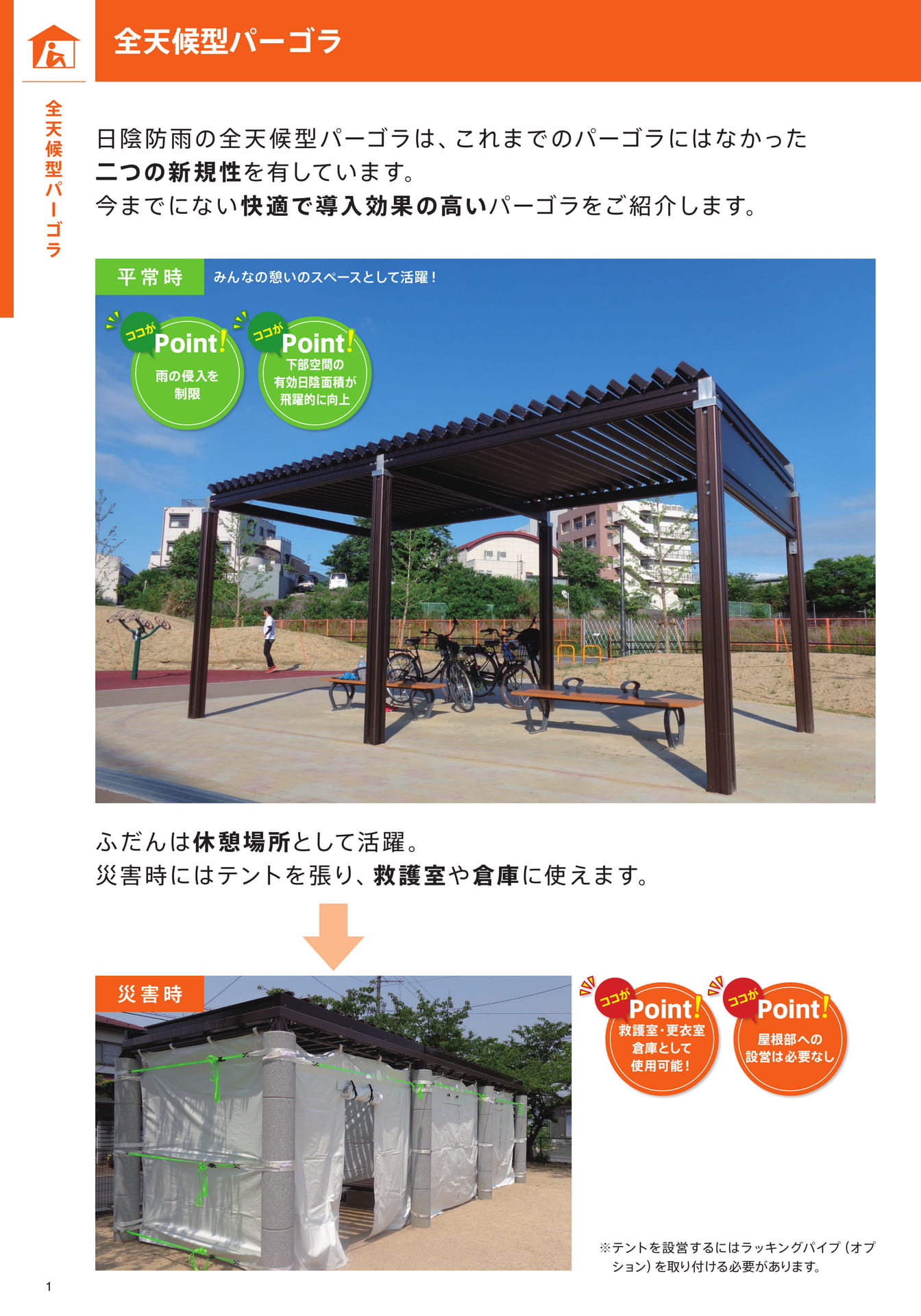

全天候型パーゴラ全天候型パーゴラ1ふだんは休憩場所として活躍。災害時にはテントを張り、救護室や倉庫に使えます。みんなの憩いのスペースとして活躍！災害時平常時日陰防雨の全天候型パーゴラは、これまでのパーゴラにはなかった二つの新規性を有しています。今までにない快適で導入効果の高いパーゴラをご紹介します。ココがPoint!雨の侵入を制限ココがPoint!下部空間の有効日陰面積が飛躍的に向上ココがPoint!救護室・更衣室倉庫として使用可能！ココがPoint!屋根部への設営は必要なし※テントを設営するにはラッキングパイプ（オプション）を取り付ける必要があります。

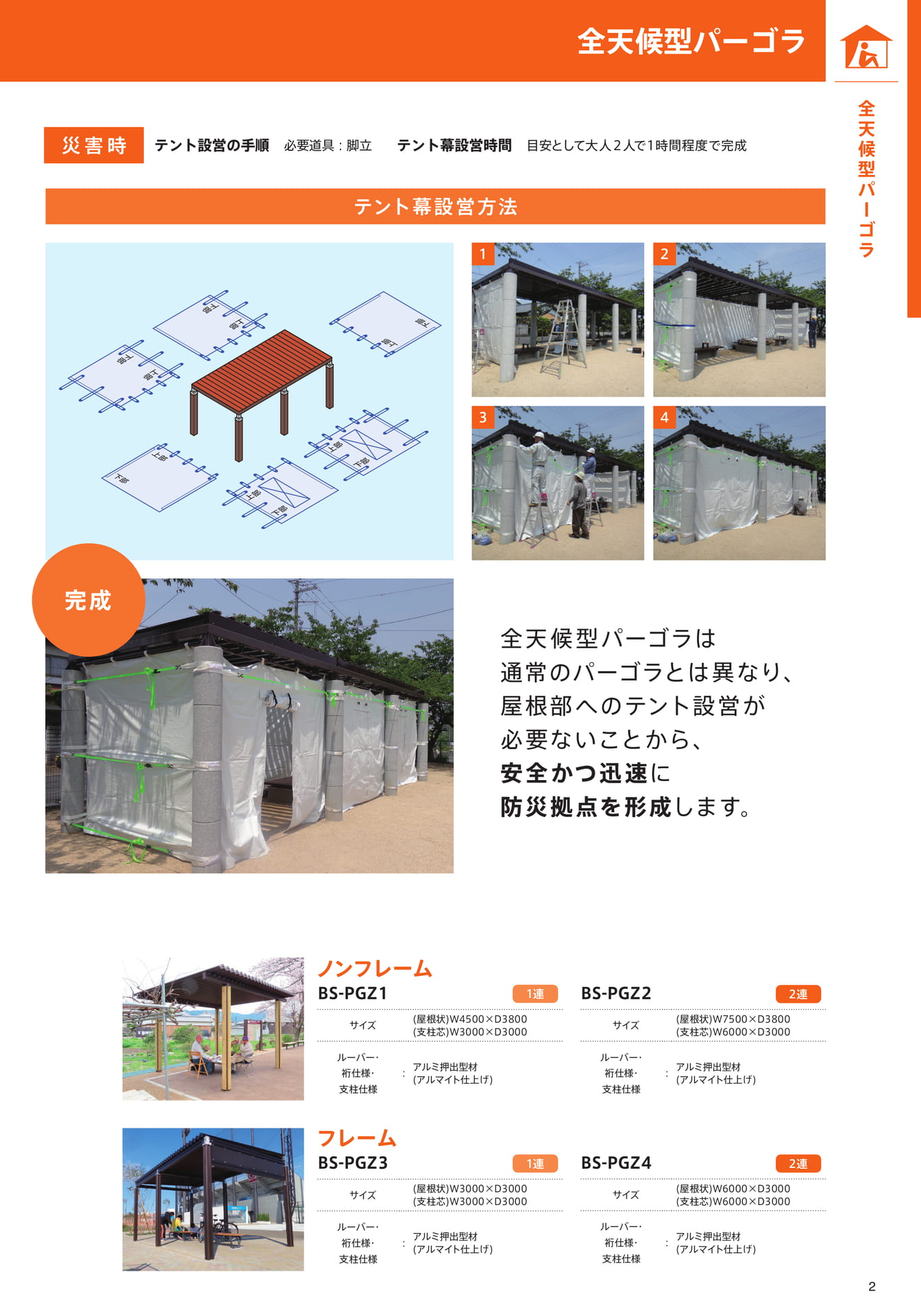

全天候型パーゴラ全天候型パーゴラ2テント幕設営方法全天候型パーゴラは通常のパーゴラとは異なり、屋根部へのテント設営が必要ないことから、安全かつ迅速に防災拠点を形成します。上部下部上部下部上部下部上部下部上部下部上部下部完成ノンフレームBS-PGZ1サイズ（屋根状）W4500×D3800（支柱芯）W3000×D3000ルーバー・裄仕様・支柱仕様:アルミ押出型材(アルマイト仕上げ)1連2連BS-PGZ2サイズ（屋根状）W7500×D3800（支柱芯）W6000×D3000ルーバー・裄仕様・支柱仕様:アルミ押出型材(アルマイト仕上げ)フレームBS-PGZ3サイズ（屋根状）W3000×D3000（支柱芯）W3000×D3000ルーバー・裄仕様・支柱仕様:アルミ押出型材(アルマイト仕上げ)1連2連BS-PGZ4サイズ（屋根状）W6000×D3000（支柱芯）W6000×D3000ルーバー・裄仕様・支柱仕様:アルミ押出型材(アルマイト仕上げ)1324テント設営の手順必要道具：脚立テント幕設営時間目安として大人２人で１時間程度で完成災害時

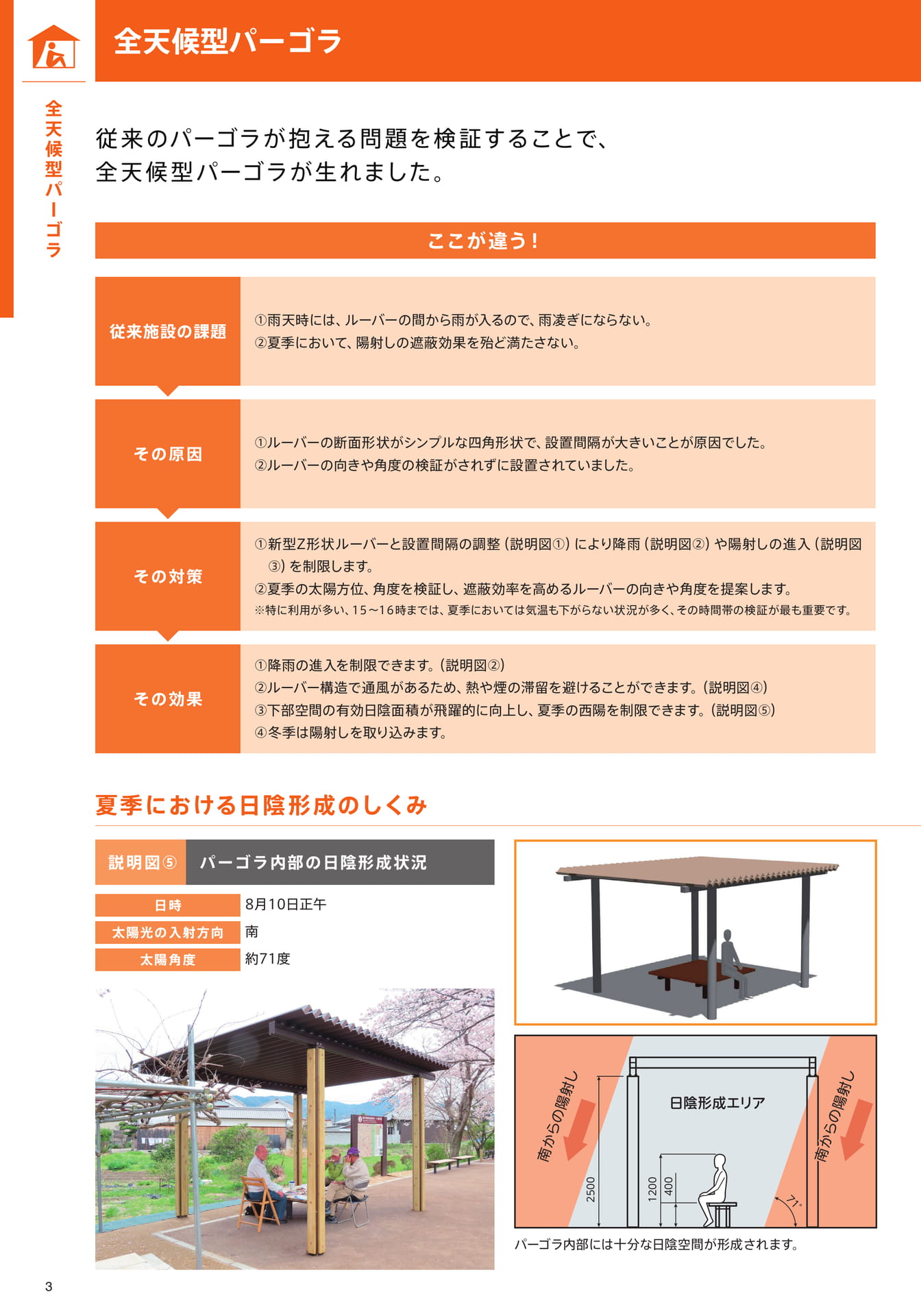

全天候型パーゴラ全天候型パーゴラ3従来のパーゴラが抱える問題を検証することで、全天候型パーゴラが生れました。ここが違う！従来施設の課題①雨天時には、ルーバーの間から雨が入るので、雨凌ぎにならない。②夏季において、陽射しの遮蔽効果を殆ど満たさない。その原因①ルーバーの断面形状がシンプルな四角形状で、設置間隔が大きいことが原因でした。②ルーバーの向きや角度の検証がされずに設置されていました。その対策①新型Z形状ルーバーと設置間隔の調整（説明図①）により降雨（説明図②）や陽射しの進入（説明図③）を制限します。②夏季の太陽方位、角度を検証し、遮蔽効率を高めるルーバーの向きや角度を提案します。※特に利用が多い、１５～１６時までは、夏季においては気温も下がらない状況が多く、その時間帯の検証が最も重要です。その効果①降雨の進入を制限できます。（説明図②）②ルーバー構造で通風があるため、熱や煙の滞留を避けることができます。（説明図④）③下部空間の有効日陰面積が飛躍的に向上し、夏季の西陽を制限できます。（説明図⑤）④冬季は陽射しを取り込みます。夏季における日陰形成のしくみ説明図⑤パーゴラ内部の日陰形成状況日時8月10日正午太陽光の入射方向太陽角度南約71度南からの陽射し日陰形成エリア南からの陽射し2500120040071°パーゴラ内部には十分な日陰空間が形成されます。

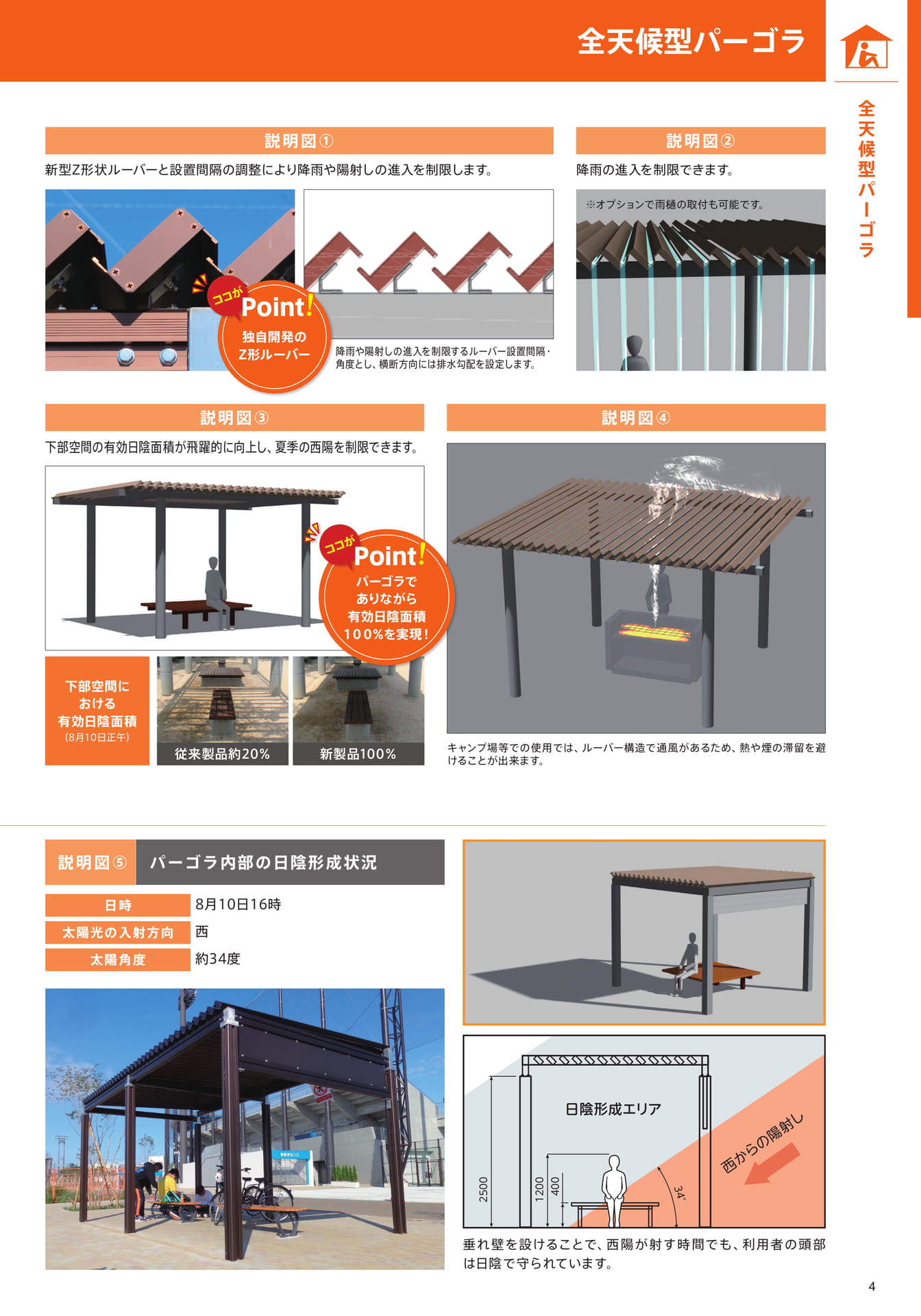

全ーゴラ全天候型パーゴラ説明図①新型Z形状ルーバーと設置間隔の調整により降雨や陽射しの進入を制限します。説明図②降雨の進入を制限できます。※オプションで雨樋の取付も可能です。天候型パココがPoint!独自開発のZ形ルーバー降雨や陽射しの進入を制限するルーバー設置間隔・角度とし、横断方向には排水勾配を設定します。説明図③説明図④下部空間の有効日陰面積が飛躍的に向上し、夏季の西陽を制限できます。Point!パーゴラでありながら有効日陰面積１００%を実現！ココが下部空間における有効日陰面積（8月10日正午）従来製品約20％新製品100％キャンプ場等での使用では、ルーバー構造で通風があるため、熱や煙の滞留を避けることが出来ます。説明図⑤パーゴラ内部の日陰形成状況日時8月10日16時太陽光の入射方向太陽角度西約34度25001200400日陰形成エリア34°西からの陽射し垂れ壁を設けることで、西陽が射す時間でも、利用者の頭部は日陰で守られています。4

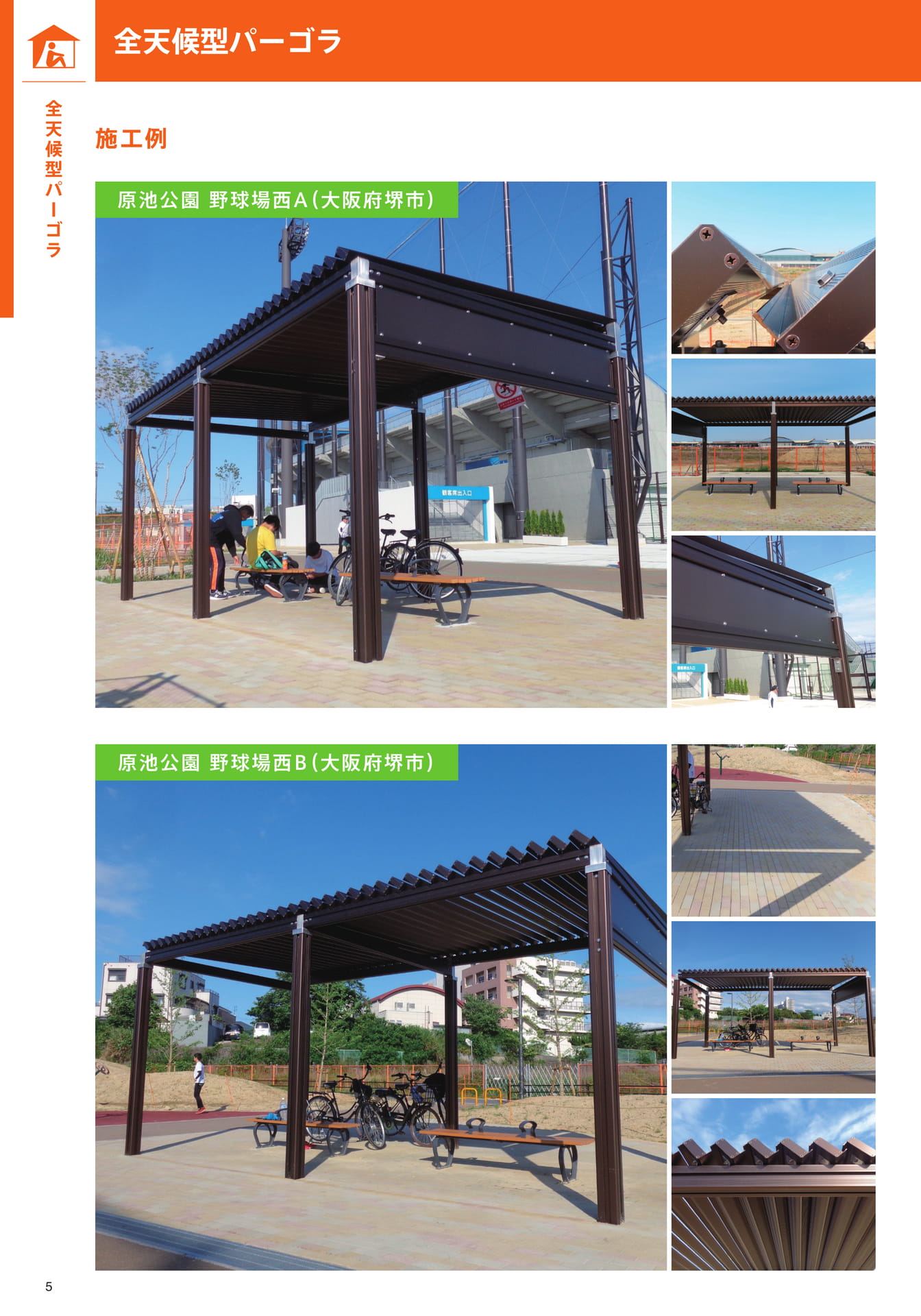

全天候型パーゴラ全天候型パーゴラ5施工例原池公園野球場西A（大阪府堺市）原池公園野球場西B（大阪府堺市）

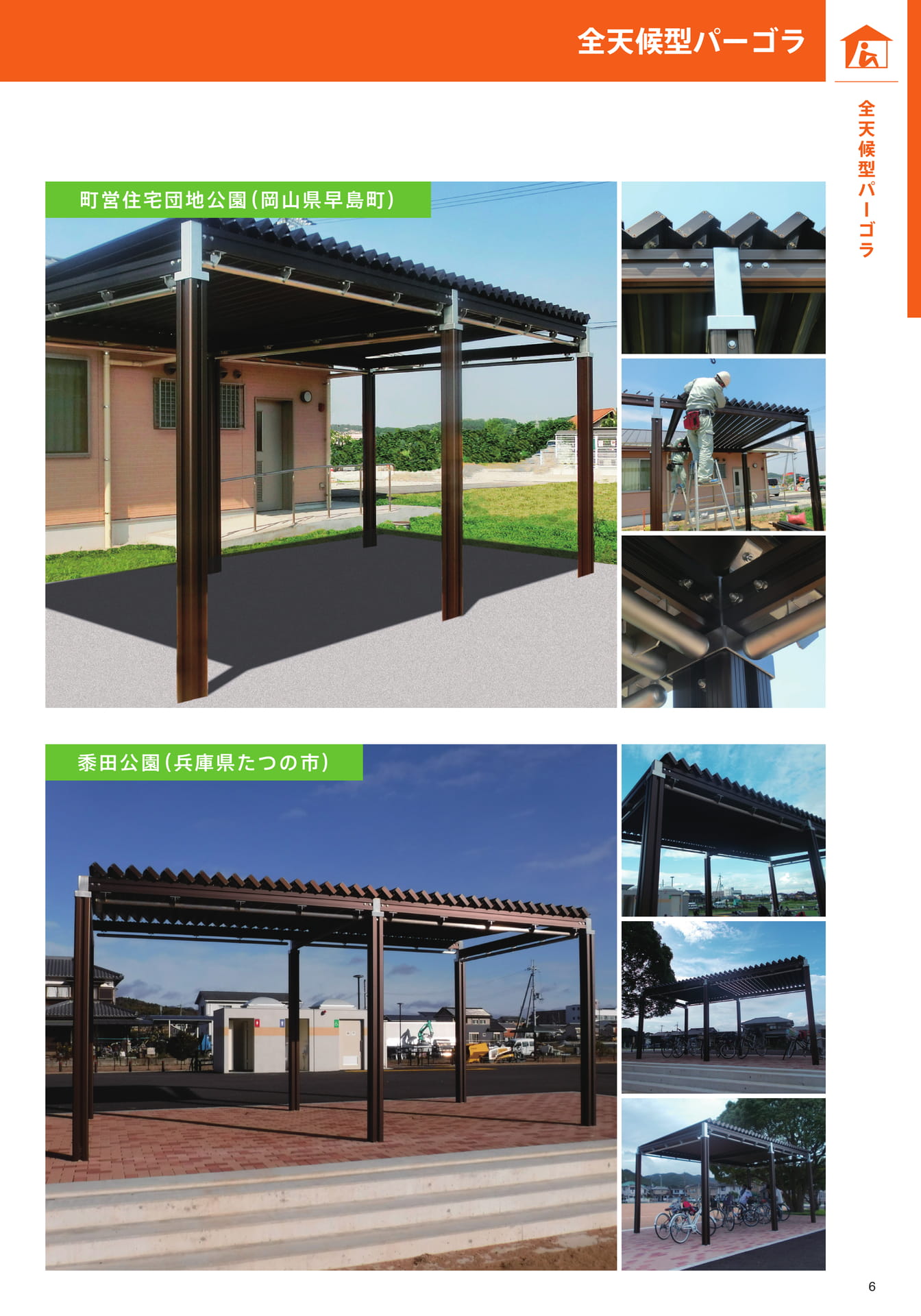

全ーゴラ全天候型パーゴラ町営住宅団地公園（岡山県早島町）天候型パ黍田公園（兵庫県たつの市）6
